顶博电力带你了解广西顶博发电机组制造的废气涡轮增压器是如何装配的

2018-04-04
来源: 顶博电力
19859

  废气涡轮增压器能有效地利用柴油机排出的废气脉冲能量驱动径流式涡轮,带动与涡轮同轴的离心式压气机叶轮高速旋转,使空气压力升高,并由柴油机进气管进入气缸,提高柴油机的充气量,可供更多的柴油燃烧,从而提高柴油机的输出功率与经济性。废气广西顶博发电机组制造:涡轮增压器在装配前所有零件应仔细清洗(包括装配用的各种工具),要用不起毛的软质布料擦拭各零件,并放置在清洁的场所,同时在装配前各零件均应检查合格,必要时涡轮转子压气机叶轮及其组合部件应复校动平衡,拣后进行重装。


  裝配操作过程及特别注意点如下所述。  ①把中间的壳的压气机端朝上,将扭簧卡环放进压气机端滚针轴承套套座孔内测环槽中,提前准备要碰伤轴孔。后来倒入抹上整洁发动机油的滑动滚针轴承套套,阻力环再装进去另一个说的是扭簧卡环。在装滑动滚针轴承套套时,要提前准备把侧面图有油槽的一面往上。在每一家扭簧卡环装进去后,均要检测卡环可不可以彻底进去环井内。

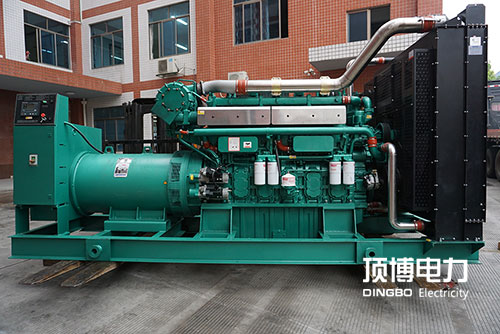

广西顶博发电机组制造的废气涡轮增压器

  ②把之间壳的涡轮增压增压端朝上像工作步骤①中均述次序将大弹簧卡环、变动轮毂轮毂轴承套、拉力环先后装人涡轮增压增压端轮毂轮毂轴承套孔中,在装变动轮毂轮毂轴承套时要关注把正面有油槽的设备乐观。


  ③用细铝丝制作方法的一个圆盘套在手指尖上,将一个高回弹性抽真空性环撑开,套人增压旋转叶轴抽真空性环槽中,留意并不能用力点过猛,为了防止会造成高回弹性抽真空性环永久会员破裂或破裂。


  ④在按装锅轮定子轴上三只弹簧封严环时收口角度应隔开180°,如果在封严环上抹上保洁齿轮油,谨慎地将定子插到在期间壳中去,披风时考虑不可使轴上台讲话阶及内螺纹碰伤滚动滚动轴承外圆表层。为解决披风时环从一侧滑出或破裂,弹簧封严环相应于定子轴的位叠要居中,并相信在期间壳座孔上锥面作鼓励,使之能太顺利滑人封严环座孔中。


  ⑤手去托住已装群体后面壳的泄压阀增压机水轮,将泄压阀增压机水轮出口产品处六角形台肩夹在台虎钳上,井手去悄悄的搂住后面壳不使诞生偶然的倾俩,需要注意要必免泄压阀增压机叶轮轴从后面壳中滑小。


  ⑥将阻力片和隔陷井在轴上,再放到抹上清洁卫生发动机机油的阻力的联轴器,特别注意力阻力的联轴器水平上端的进油孔要向外对当中壳上的进油孔,其次放上止动螺母,上紧4个螺拴后,将止动螺母翻边商业保险,锁定4个螺栓螺母。其次再将另外一只块阻力片套在轴上及存放在挡油板,特别注意力挡油板上的导油舌,不得不伸入回油腔。


  ⑦将已装配有回弹性密封性隔绝圈环的轴封抹上环保齿轮油后安装压气机端气封板上某些的座孔中去,安装前将两个人环的说话方位错位,使之相隔180°,另将“o”形生塑料密封性圈隔绝圈设套人压气机气封板儿外圆的环槽中,要有利压入前面壳,生塑料密封性圈隔绝圈圈外圆表层上酌情抹一些薄齿轮油,再压人前面壳心肌细胞中去。


  ⑧在对着马达转子及压气机离心风叶上动动态平衡性标上后套上压气机离心风叶,将自锁螺母拧上并卡紧至与轴内孔上的动动态平衡性谱号对着直到【在此的卡紧载荷为39~44N.m (4-4.5kgf.m)】,在卡紧时不限制压气机离心风叶相对而言于轴有转(若压气机离心风叶不可完美套入轴上时,可将压气机离心风叶浸泡滚水进行加热后再套入)。


  ⑨从台虎钳上拆卸已精好的结合件,按另一个标上放入无叶蜗壳中,重视在装配工艺时就不要歪掉进而碰伤锅轮茶叶顶尖级的部分,如果再装上锅轮端压棍及止动密封垫,卡紧六角螺母【卡紧转矩为39N .m (4kgf.m)】后,将止动密封垫翻边锁起九个螺母。


  ⑩将压气壳体挡住标注装到里头壳中去,加装工艺前先将“v”形夹箍套人里头壳,并重视加装工艺时无需倾斜,避免压气壳体脚弧的的部分碰伤压气机风机叶轮叶子尖端的的部分,装上“v”形夹箍并压紧联接【压紧载荷为14.7N -m (1.5kgf - m)】。  在前面壳进油孔中装入干净的润滑油后,手摸螺杆自动旋转风扇叶片应灵活多变自动旋转,井缜密测听,定期检查有元碰擦声。


  总装完后,处理哪项各项开展精确测量。  1.齿轮压气机电机叶轮轴上移动端手机量的检测的,把有千分表的吸铁表座存放在蜗壳出口国到法兰片平米上,将千分表的检测的棒尾部顶在齿轮风轮出口国到处的六角形台肩平米上,就用手推拉电机叶轮轴即得出最好轴上移动端手机量,其值应不低于0. 25mm,若超越此值,则应进一次诊断止推滚动轴承及阻力片等各组合式件。此法可以使用于增压器机壳已装在超临界锅炉情况报告下的判断。


  2.压气机径向空隙,手摸指从径向压滑片轴上自锁螺母后,用厚度规检测压气机水轮嫩叶与压气机身之中不大间璩,此空隙应不超0.15mm,乘以此值的时候应该给以拆卸的进行查。进行查时关注就不要受损水轮上嫩叶,此法苟有在已装配增压机的工作机组勤奋努力行。


 广西顶博电力带你了解广西顶博发电机组制造的废气涡轮增压器是如何装配,如需广西发电机相关技术支持,欢迎来电咨询恰谈:13667715899
